国产无吗一区二区三区在线欢,免费看国产黄线在线观看,精品久久国产综合婷婷五月,国产精品免费_区二区三区观看

XDT-1 建筑結(jié)構(gòu)保溫一體化FS免拆保溫一體板——聚苯顆粒保溫過渡層添加劑（顆粒保溫砂漿）

（聲明：本文中提到的數(shù)據(jù)均為實(shí)驗(yàn)數(shù)據(jù)，僅供參考，不應(yīng)作為實(shí)際生產(chǎn)數(shù)據(jù)，切勿盲目套用，死搬硬套。使用過程生產(chǎn)中必須因地制宜實(shí)時(shí)調(diào)節(jié)。）

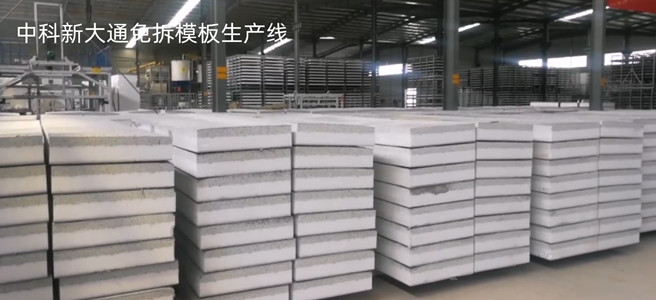

（以下圖片來源于客戶廠區(qū)實(shí)拍）

產(chǎn)品說明
它是針對(duì)聚苯顆粒漿料保溫的添加劑產(chǎn)品，本產(chǎn)品具有良好的粘結(jié)性、成膜性、耐侯性和穩(wěn)定性。添加后，保溫漿料產(chǎn)生較好的抗裂性，有效地防止酸性空氣、酸雨對(duì)墻體的侵蝕。


理化性能指標(biāo)

應(yīng)用舉例
1、FS聚苯顆粒保溫漿料生產(chǎn)實(shí)驗(yàn)參考配方（該數(shù)據(jù)為實(shí)驗(yàn)數(shù)據(jù)，實(shí)際生產(chǎn)中應(yīng)因地制宜實(shí)時(shí)調(diào)節(jié)）
① PO42.5 普硅水泥——700KG/T
② 粉煤灰——250KG/T
③ 重鈣——50KG/T
④ HJ-1(XDT-1)聚苯顆粒保溫砂漿專用添加劑—— 10KG/T
⑤ HPMC——3KG/T
⑥ 木質(zhì)纖維—— 2KG/T
⑦ 聚丙烯短纖維或玻璃纖維——3KG/T
⑧ 聚苯顆?！?m3
2、工藝流程：

直接加水?dāng)嚢杈鶆?，混合?水＝1:0.6(G/G)，最好放置5～10分鐘使用，禁止在5℃以下施工，一次拌料最好在30分鐘內(nèi)用完。在施工現(xiàn)場加聚苯顆粒，建議每25KG漿料配0.15 m3聚苯顆粒。
3、聚苯顆粒保溫砂漿系統(tǒng)質(zhì)量參數(shù)（該數(shù)據(jù)為實(shí)驗(yàn)數(shù)據(jù)，實(shí)際生產(chǎn)中應(yīng)因地制宜實(shí)時(shí)調(diào)節(jié)）

施工方法參考：《JGJ/144-2004外墻外保溫工程技術(shù)規(guī)程》　　

產(chǎn)品質(zhì)量參考：《JG158-2004膠粉聚苯顆粒保溫砂漿質(zhì)量標(biāo)準(zhǔn)》
注意事項(xiàng)：
　　1、投料不宜一次性投入；
　　2、需加入聚丙烯纖維時(shí)，要先放進(jìn)水泥中分散，因?yàn)樗嗟募?xì)小顆粒能消除纖維的靜電，才能使聚丙烯纖維分散開；
　　3、拌混合均勻，但攪拌時(shí)間不宜過長，15分鐘為宜；
　　4、需要根據(jù)季節(jié)的變化來調(diào)節(jié)添加劑的用量；
　　5、避免添加劑或水泥受潮結(jié)塊；
　　6、嚴(yán)禁與酸性物質(zhì)混合堆放、使用；
　　7、5℃以下禁止施工中使用，低溫施工會(huì)造成最大的工程質(zhì)量問題，底層砂漿與保溫砂漿或保溫砂漿與抹面砂漿不粘合，這種是后期沒有補(bǔ)救方案的工程質(zhì)量問題。

       8、本文中提到的數(shù)據(jù)均為實(shí)驗(yàn)數(shù)據(jù)，僅供參考，不應(yīng)作為實(shí)際生產(chǎn)數(shù)據(jù)，切勿盲目套用。
包裝及儲(chǔ)存：
　　1、25 KG裝，化工復(fù)合紙塑包裝袋，內(nèi)襯PVC膜；
　　2、保質(zhì)期1年，須防水防潮，打開包裝后須扎口密封，無毒。
